液压螺栓拉伸器预紧力、拉力和扭矩的计算

文章出处:未知 人气:发表时间:2019-03-27 09:27

说到液压螺栓拉伸器,我相信大家都有一些了解。在选择液压螺栓拉伸器时,如何选择适合您工作条件的液压螺栓拉伸器?您需要提供哪些数据?

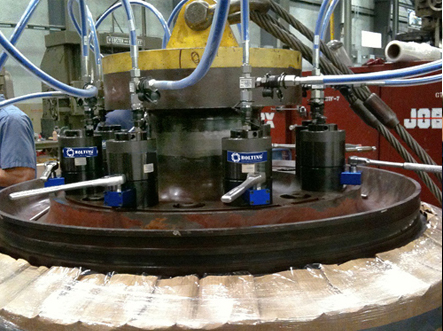

液压螺栓拉伸器



如何计算液压螺栓拉伸器的预紧力、张力和扭矩?



在工矿企业设备安装维护中,一些螺栓的工作条件和参数往往不明确。必须计算螺栓的预紧力、张力或扭矩,并确定螺栓暴露长度是否适合使用液压螺栓拉伸器。



一、给出了将扭转值转换为已知螺栓张力的计算方法。



1、已知条件:螺栓拉力f,螺栓直径m,螺栓所需扭矩值计算n.m:扭矩值n.m=f(kn)*m(m)*系数0.16

设置:螺栓需要70吨张力,螺栓需要M52张力。



2、计算:(70*9.8)kn*52m m*0.16(系数)=5707.5n.m



二、螺栓扭矩值换算为拉力的计算



已知条件:螺栓扭矩值N.m,螺栓直径m,螺栓张力计算f:



1、张力f(kn)=扭矩值N.m/m(m m)*系数(0.16)

张力f(t)=扭矩值N.m/(m(m m)*系数0.16)/9.8

设置:螺栓所需扭矩为7134.4N.m,螺栓直径为M52。



2、计算:

张力=7134.4/(52*0.16)=857.5KN

或:857.5KN/9.8=87.5吨



三、螺栓预紧力换算成螺栓扭矩值



已知条件:螺栓预紧力(即螺栓张力)f,螺栓直径m

示例:螺栓M56,预紧力(最小值)81000N

计算:81000N*0.056(螺栓直径:单位m)*0.16(系数)=7257.6=7258N.m



四、确定暴露螺栓的适用最小长度(使用液压螺栓拉伸器时)



通常,固定在螺栓上的液压螺栓拉伸器套筒的最小长度必须大于螺栓直径的80%。
