拧紧螺栓需要多少扭矩?

文章出处:未知 人气:发表时间:2019-04-12 19:30

首先,在回答这个问题之前,我们有必要了解拧紧一个螺栓受哪些因素影响才可以。



采用多少的扭矩才能拧紧,这个受到很多的因素影响:

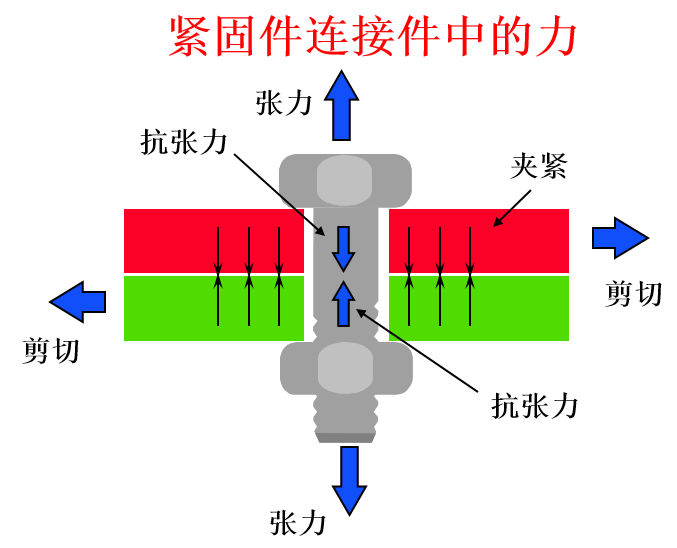

首先,我们来看紧固件连接过程中力的表现形式:

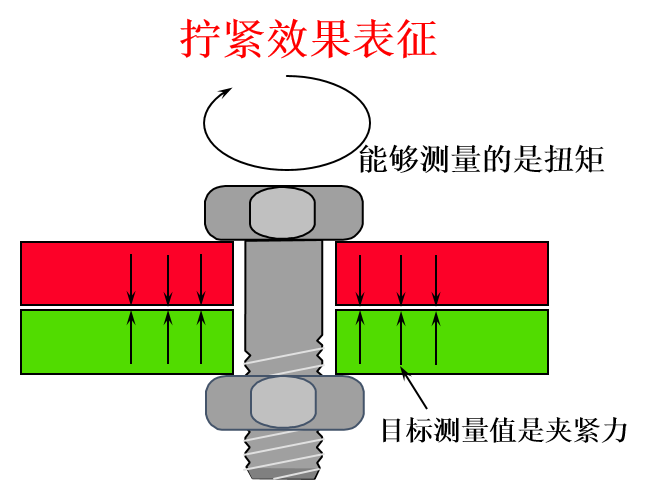

第二,我们来看紧固件拧紧过程中拧紧效果的表现形式:





通过以上两点,我们可以看出,我们拧紧需要的效果是夹紧力,而能够测量的只是扭矩,并不是夹紧力。而夹紧力将会和螺栓本身的抗张力、剪切力这些指标有关联。在拧紧过程中,拧紧力矩和剪切力、端面摩擦力这些都有什么样的关系呢?

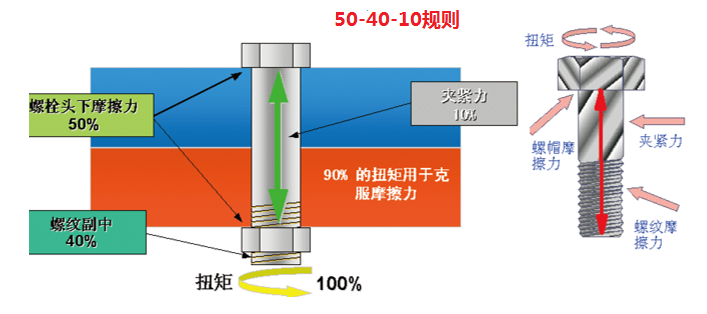

第三,著名的541规则,拧紧过程中拧紧扭矩的分配是什么样的呢?





通过541规则,我们可以看出,我们的拧紧力矩大部分被消耗在端面和螺纹摩擦上面了,而端面摩擦和螺纹摩擦都会和哪些方面有关系呢?

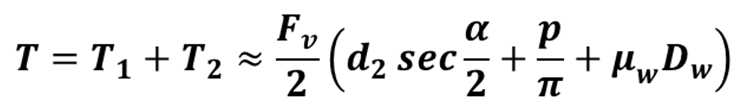

我们将螺纹摩擦受扭过程分解后得到这样一个公式:

这个总扭矩可以理解为:螺纹摩擦消耗的扭矩(螺纹副摩擦消耗扭矩+螺栓伸长消耗的扭矩)及端面摩擦消耗的扭矩。



由于摩擦系数的不同,润滑条件的更改,将会导致螺纹摩擦系数变化,端面表面粗糙度的不同,引起摩擦系数的变化;而紧固件表面质量如涂镀层的微量变化,都会导致摩擦系数的变化;规格的变化,也将引起摩擦系数的变化;最终将导致夹紧力的变化,从而引起装配质量发生变化。



现在,我们通过具体的事例来看一下扭矩到底要多大。

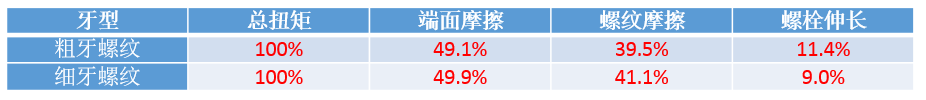

假定μs=μw=0.15,计算可得粗牙、细牙螺栓在拧紧过程中所消耗的扭矩。

采用上海百若自主开发的NZA-1000型多功能紧固分析装置,对某10.9级普通粗牙螺栓(μs=0.11,μw=0.15)配合普通螺母和具有自锁功能的异形螺母进行拧紧试验,扭矩消耗见下表。对某10.9级普通粗牙螺栓(μs=0.11,μw=0.15)配合普通螺母和具有自锁功能的异形螺母进行拧紧试验,扭矩消耗见下表。

从上图可以看出,对于同样的规格螺纹,拧紧力矩是完全不同的。



对于一个紧固件来讲,当紧固件拧紧端端部与轴线不垂直时,端部摩擦系数会发生变化,而这时拧紧力矩到达规定的力矩,预紧力却不能到达,将会导致螺栓不能拧紧。



总结:



拧紧螺栓到底需要多大的扭矩,我们需要进行螺纹摩擦系数的了解,根据每个批次的螺纹,确定不同的摩擦系数,从而确定安装扭矩。螺纹摩擦系数的检测,可以采用百若仪器的NZA系列多功能螺栓紧固分析系统。就可以测量:

扭矩系数

总摩擦系数

螺纹摩擦系数

支撑面摩擦系数

屈服夹紧力

屈服紧固扭矩

转角

极限夹紧力

极限扭矩
