BOLTING博霆1600吨PLC控制全自动同步顶升系统(数控智能油缸同步控制系统)技术特点

文章出处:未知 人气:发表时间:2021-01-06 08:24

行业内其他品牌参数

BOLTING博霆

超高压液压泵

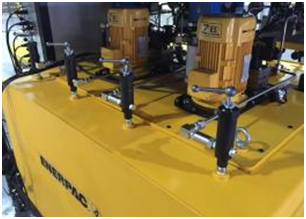

(1) 液压动力单元配置两台 其他品牌 高 效 ZE 系列电动泵供油,正常情况下一台电动泵为两个液压油缸供油;
(2) 同时可以通过外部管路连接后用其中一台电动泵为四个液压油缸供油;
(3) 高频电磁换向阀用于顶升/缩回控制;

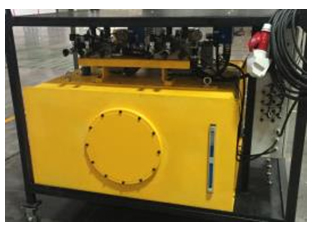

(4) 一个 800L 可用液压油容量的油箱为系统的应用和循环冷却提供充足的油量;
(5) 配置液压油冷却器可以及时冷却液压油,防止工作过程中液压油温度上升过快;

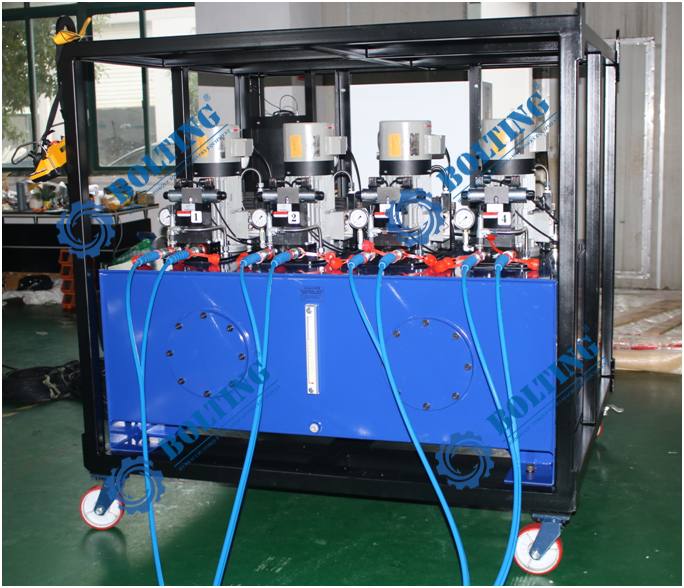

(1) 液压动力单元配置四台 HAWE 高 效RZ系列电动泵供油,正常情况下一台电动泵为1台液压油缸供油;
(2) 同时可以通过外部管路连接后,替代原有4台泵中的一台为其连接的液压油缸供油;
(3) 高频电磁换向阀用于顶升/缩回控制;
(4) 一个 800L 可用液压油容量的油箱为系统的应用和循环冷却提供充足的油量;
(5) 配置液压油冷却器可以及时冷却液压油,防止工作过程中液压油温度上升过快;

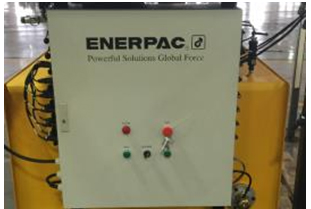

PLC电气控制系统

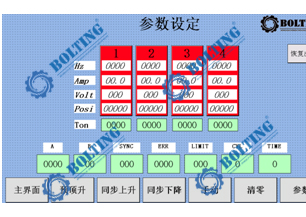

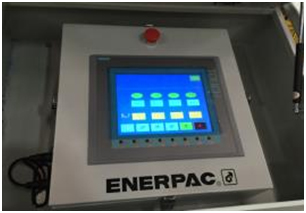

(1) 10” LCD 触摸屏的人机界面;
(2) 允许用户输入所需参数为提升操作做准备;
(3) 实时显示包括位移和液压工作压力的顶升操作状态;
(4) 压力检测功能可防止在顶升时油缸或位移传感器失效引起不希望发生的事情;

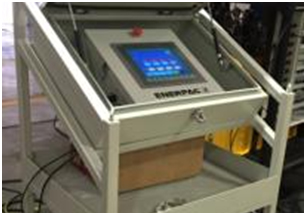

(5) 为保护 PLC 和便于移动,PLC 控制台安装在一个钢制支架上;

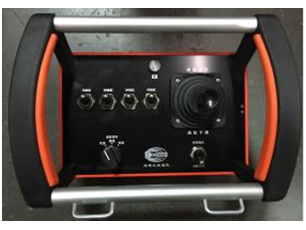

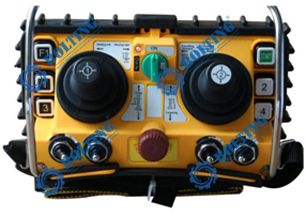

(6) 除了可以在主控制台操作外,也可以通过 HBC 无线控制器进行远程操作,便于近距离观察负载顶升过程和油缸状态;
(1) 10” LCD 触摸屏的人机界面;
(2) 允许用户输入所需参数为提升操作做准备;
(3) 实时显示包括位移和液压工作压力的顶升操作状态;
(4) 压力检测功能可防止在顶升时油缸或位移传感器失效引起不希望发生的事情;
(5) 为保护 PLC 和便于移动,PLC 控制台安装在一个钢制支架上;
(6) 除了可以在主控制台操作外,也可以通过 HBC 无线控制器进行远程操作,便于近距离观察负载顶升过程和油缸状态;

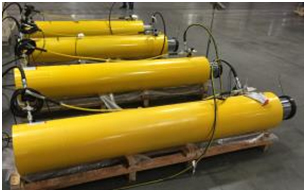

液压油缸

(1) 用于顶升/下降负载;
(2) 配置液压平衡阀的液压油缸方可单独用于同步顶升系统中;
(3) 配置液压平衡阀的液压油缸的上下腔均需安装防止超载的安全阀;
(4) 此系统需要将液压油缸放入专门设计的顶升支架并固定好方可使用;
(1) 用于顶升/下降负载;
(2) 配置液压平衡阀的液压油缸方可单独用于同步顶升系统中;
(3) 配置液压平衡阀的液压油缸的上下腔均需安装防止超载的安全阀;
(4) 此系统需要将液压油缸放入专门设计的顶升支架并固定好方可使用;

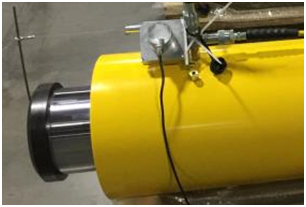

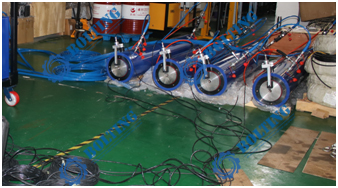

位移传感器

(1) 用于多点同步顶升操作;
(2) 专门设计适用于恶劣工况条件下;
(3) 图示为模拟调试阶段情况;

(1) 用于多点同步顶升操作;
(2) 专门设计适用于恶劣工况条件下;

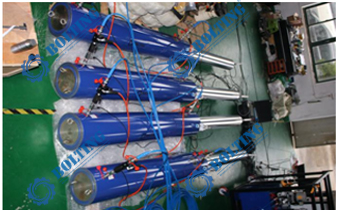

(3) 图示为模拟调试阶段准备发货情况;


BOLTING博霆1600吨PLC控制全自动同步顶升系统(数控智能油缸同步控制系统)

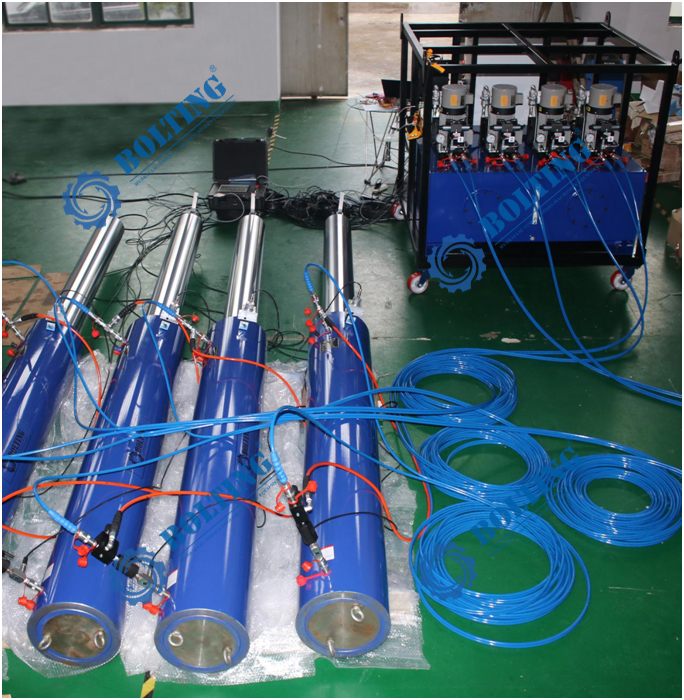

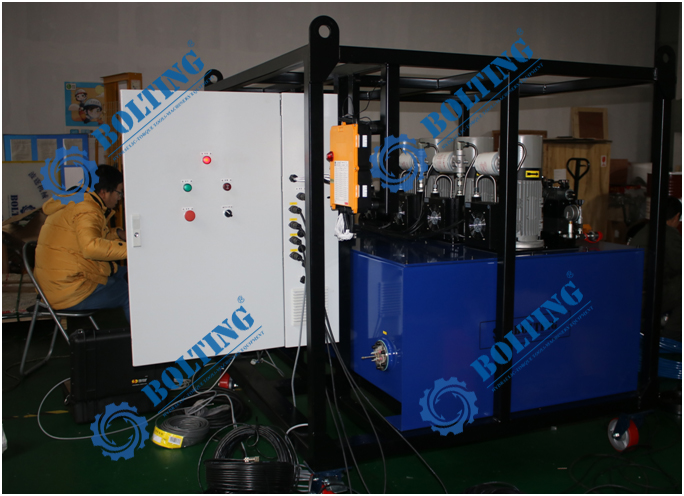

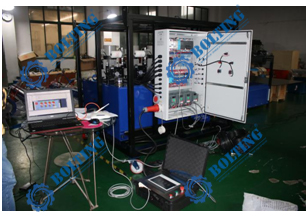

调试中1600吨,行程1.8米的PLC控制全自动同步顶升系统(数控智能油缸同步控制系统)

BOLTING博霆1600吨PLC控制全自动同步顶升系统(数控智能油缸同步控制系统)

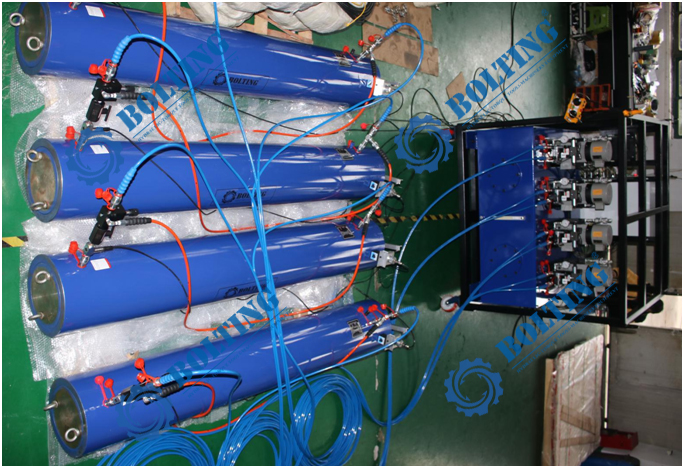

调试中1600吨,行程1.8米的PLC控制全自动同步顶升系统(数控智能油缸同步控制系统)


调试中1600吨,行程1.8米的PLC控制全自动同步顶升系统(数控智能油缸同步控制系统)


调试中1600吨,行程1.8米的PLC控制全自动同步顶升系统(数控智能油缸同步控制系统)

BOLTING博霆1600吨PLC控制全自动同步顶升系统(数控智能油缸同步控制系统)实验中
